跟着动画来学习 TCP 三次握手和四次挥手
Category（分类）: NET Protocol Status: 未知
TCP 三次握手和四次挥手是面试中最常见的考点之一。很多读者都知道三次和四次，但是如果问得深入一点，往往无法作出准确回答。
本篇尝试使用动画和生活中的例子来讲解这个知识点，帮助读者更简单地理解 TCP 连接建立、数据传输和连接关闭的过程。
本文中的“招手”“说话”等内容是帮助理解的类比。实际 TCP 通信使用的是 TCP 报文段、序列号、确认号和状态机。

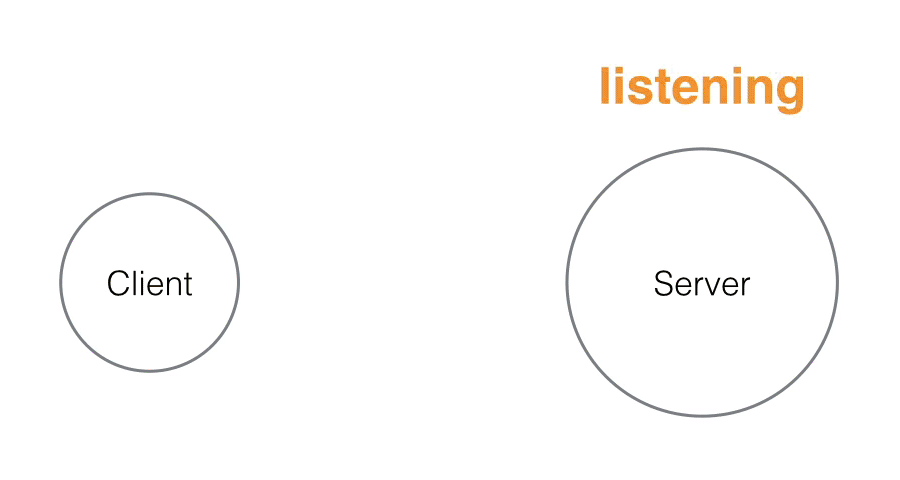

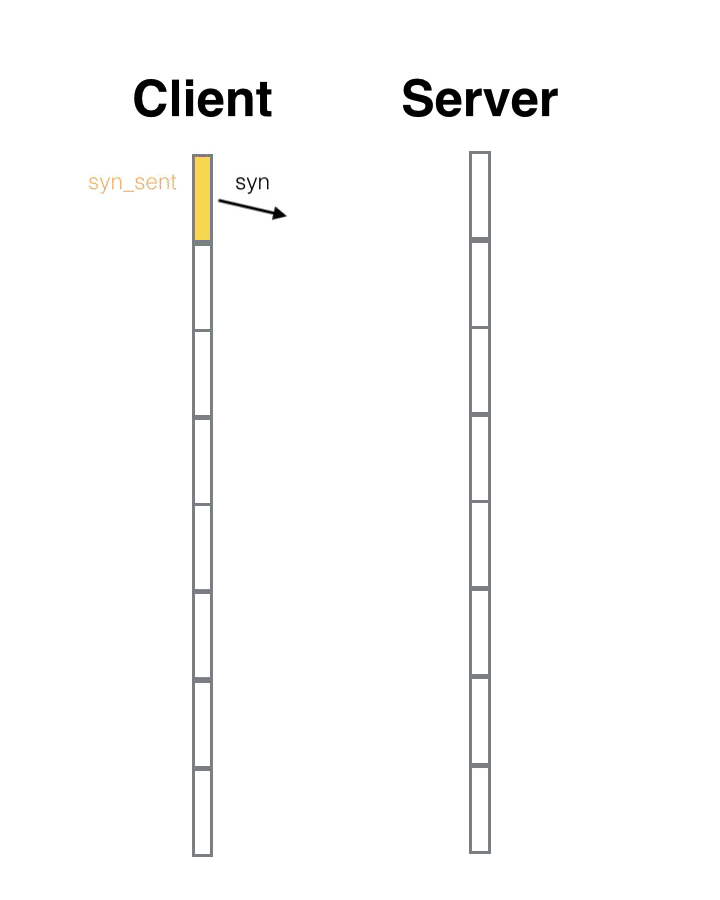

TCP 三次握手
TCP 三次握手就好比两个人在街上隔着 50 米看见了对方，但是因为雾霾等原因不能 100% 确认，所以要通过招手的方式相互确认对方是否认识自己。
张三首先向李四招手（SYN），表示自己想建立连接，并告诉李四自己准备使用的初始序列号。
李四看到张三向自己招手后，需要同时完成两件事：一是确认已经收到张三的招手，二是向张三发出自己的招手。因此，李四会在一个 TCP 报文段中同时设置 SYN 和 ACK 标志位，即发送 SYN+ACK，而不是先发送一个 ACK、再发送一个 SYN。
张三看到李四的 SYN+ACK 后，再发送一个 ACK，表示自己已经收到了李四的招手。至此，双方都确认了对方能够正常收发数据，连接建立完成，进入 ESTABLISHED 状态。
如果把李四的动作拆成两个逻辑动作，那么它相当于先确认张三的招手，再向张三招手；TCP 把这两个逻辑动作合并到了同一个 SYN+ACK 报文段中，所以实际只需要三个报文段：
客户端 服务端
SYN-SENT -------- SYN ------------------> LISTEN → SYN-RECEIVED
ESTABLISHED <------ SYN+ACK -------------- SYN-RECEIVED
ESTABLISHED -------- ACK ----------------> ESTABLISHED
三次握手的具体过程
设客户端的初始序列号为 x，服务端的初始序列号为 y：
| 步骤 | 发送方向 | TCP 报文段 | 主要含义 |
|---|---|---|---|
| 1 | 客户端 → 服务端 | SYN，序列号为 x | 客户端请求建立连接，并同步自己的初始序列号 |
| 2 | 服务端 → 客户端 | SYN+ACK，序列号为 y，确认号为 x+1 | 服务端确认收到了客户端的 SYN，并同步自己的初始序列号 |
| 3 | 客户端 → 服务端 | ACK，确认号为 y+1 | 客户端确认收到了服务端的 SYN+ACK |
SYN 和 FIN 都会占用一个序列号，因此服务端确认客户端的 SYN 时使用 x+1，客户端确认服务端的 SYN 时使用 y+1。
三次握手并不只是为了“打三次招呼”，它还用于：
- 同步双方的初始序列号；
- 让双方确认两个方向都具备收发能力；
- 降低历史重复 SYN 报文导致错误建立连接的可能性。
握手过程中的 TCP 状态
握手尚未完成时，常见的两个状态是 SYN-SENT 和 SYN-RECEIVED。更准确地说，它们是“握手未完成状态”，而不是简单地把两个状态都称为“半打开状态”。
SYN-SENT：主动打开方已经发送 SYN，正在等待对方的响应。SYN-RECEIVED：已经收到对方的 SYN，并发送了 SYN+ACK，正在等待对方最后的 ACK。
在通常的客户端—服务器模型中，客户端执行主动打开，服务器执行被动打开。但 TCP 也支持同时打开的情况，因此不能绝对地认为客户端一定是主动打开方、服务器一定是被动打开方。
另外，SYN 是 TCP 报文段中的一个控制标志位；日常也常说“SYN 报文”，更准确的说法是 “SYN 报文段”。

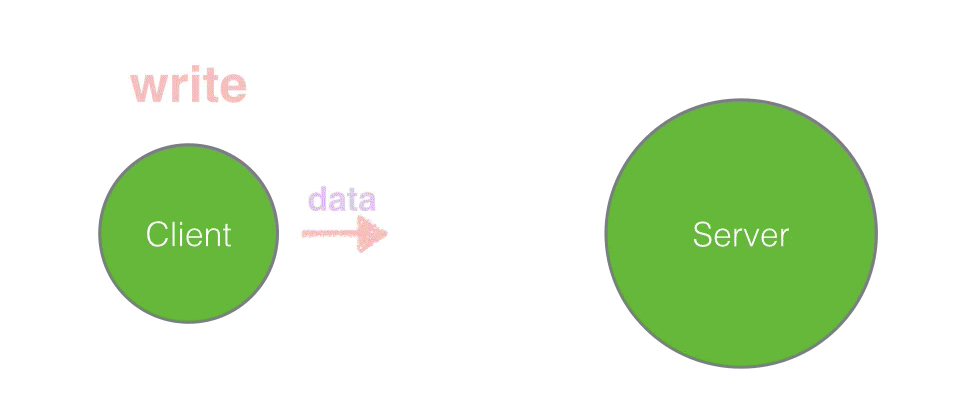

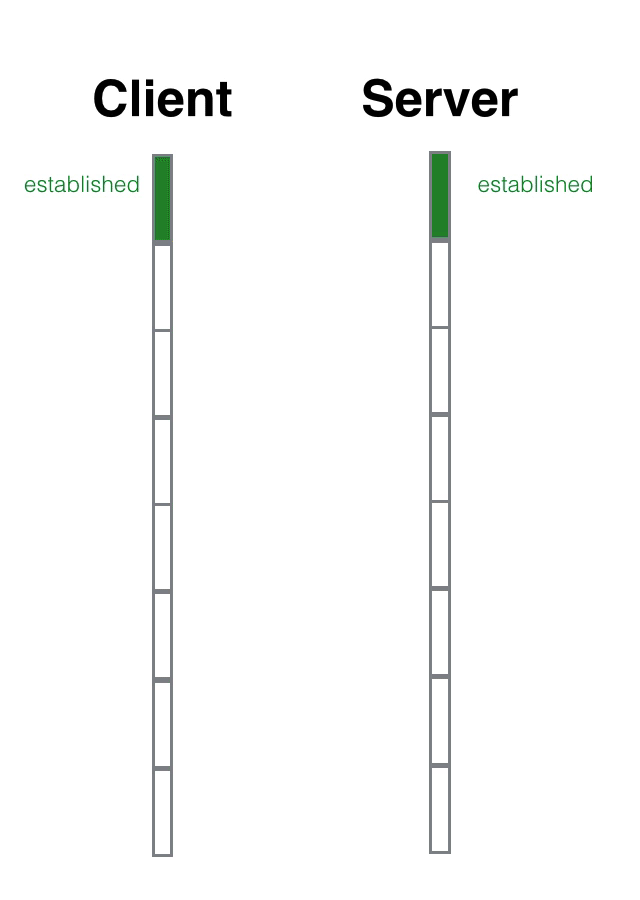

TCP 数据传输
TCP 数据传输就是两个人隔空对话，差了一点距离，所以需要对方对已经收到的内容进行确认。
张三喊了一句话（data），李四的 TCP 协议栈收到并校验数据后，会通过 ACK 告诉张三自己已经收到哪些字节。
这里的 ACK 只表示接收端的 TCP 协议栈已经接收并确认了相应序号的数据，并不表示对方的业务程序已经读取或处理了这些数据。数据是否真正被业务程序使用，还取决于接收端应用程序什么时候调用读取接口。
如果张三喊了一句话，过了一段时间还没有收到李四的确认，张三就会根据重传定时器判断报文可能丢失，并重新发送，这就是 TCP 重传。TCP 还可能根据重复 ACK 等情况进行快速重传。
也有可能李四已经收到了张三的话，但是李四发出的 ACK 在网络中丢失了，以至于张三没有收到确认。张三无法直接判断究竟是自己的数据丢失了，还是李四的 ACK 丢失了，因此可能会重新发送数据。
既然会重传，李四的 TCP 协议栈就可能收到同一段序列号对应的数据多次。TCP 会根据序列号识别重复数据，并在协议栈内部完成去重、排序和确认，用户层通常不会看到同一份网络重传数据两次。
不过，TCP 只负责网络传输层面的可靠性。如果应用程序自己重复发送了同一个业务请求，TCP 并不知道这两个请求在业务上是否相同，也不会替应用程序去重。应用层仍然需要设计消息边界、请求幂等性和业务重试策略。
张三可以向李四喊话，同样李四也可以向张三喊话，因为 TCP 连接是全双工的，双方都可以主动发起数据传输。双方发送的数据分别拥有自己的序列号和确认号。
无论是哪一方发送数据，接收方的 TCP 协议栈都会在适当的时候发送 ACK。ACK 可能单独发送，也可能和反向发送的数据一起携带；接收方还可以使用累计确认，一次 ACK 确认此前连续收到的多个字节。
延迟 ACK 和累计确认
张三可能是个高射炮，一连说了很多句话。这时候李四不必每听到一句话就立即回复，可以使用延迟 ACK 和累计确认来减少 ACK 报文数量。
但这并不是说李四一定要等到八句话全部说完才确认。通常情况下，接收端应至少每收到两个完整的 TCP 报文段确认一次，并且 ACK 不能被无限延迟；RFC 9293 要求 ACK 延迟小于 0.5 秒。收到乱序报文、填补缺口的报文或可能触发快速重传的报文时，通常还应尽快确认。
TCP 窗口
张三也不能一次性说太多话，李四的接收缓冲区短时间可能无法容纳太多数据。TCP 使用窗口机制控制发送方能够同时发送、但尚未收到确认的数据量。
这里需要区分两个概念：
- 接收窗口（
rwnd）：接收方根据自己的接收缓冲区空间通告给发送方，用于流量控制，表示接收方还能接收多少数据。 - 拥塞窗口（
cwnd）：发送方根据网络拥塞情况动态调整，用于拥塞控制。
实际能够在网络中同时传输、尚未确认的数据量通常受 min(rwnd, cwnd) 限制。因此，TCP 窗口不是简单协商出来的固定“发送和接收速率”。窗口扩大选项可以在握手时协商，但接收窗口和拥塞窗口在传输过程中都可能变化。
TCP 的有序字节流
网络环境的数据交互同人类之间的对话还要复杂一些，它可能存在数据包乱序的现象。同一个 TCP 连接中的不同 IP 数据报可能因为路由、负载均衡或网络排队等原因出现不同的到达顺序。
TCP 会根据序列号在协议栈内部缓存乱序数据，并在缺失的数据到达后重新组装，向用户层提供有序的字节流。如果前面的数据丢失，后面的数据即使已经到达，也可能暂时不会交付给应用程序。
需要注意，TCP 保证的是字节流的顺序，不保留应用层的消息边界。发送方调用多次 send，接收方不一定会按照相同的次数和边界调用 read 就能得到对应的数据，因此应用层通常需要自己设计消息分帧协议。

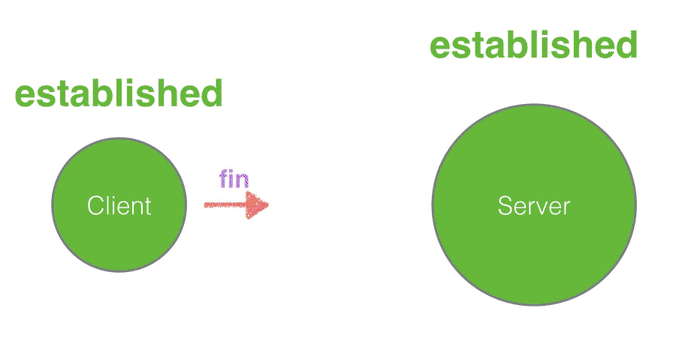

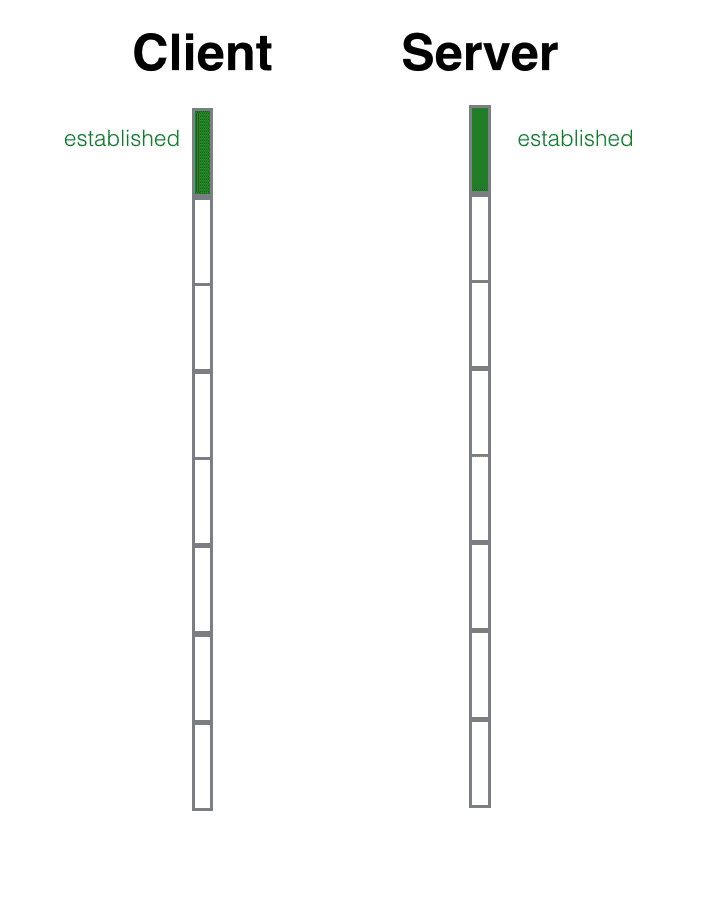

TCP 四次挥手
TCP 断开连接的过程和建立连接的过程比较类似。正常关闭时，连接的两个方向需要分别关闭，因此通常会出现四个报文段：张三挥手（FIN）——李四确认（ACK）——李四挥手（FIN）——张三确认（ACK）。在已经建立的连接中，这些报文段通常还会携带 ACK 标志位。
半关闭状态
之所以通常需要四个报文段，是因为 TCP 存在半关闭状态，也就是两个方向可以分别关闭。
张三已经挥了手，可是人还没有完全走，只是不再向李四发送数据，但是仍然可以继续接收李四发送的数据。李四收到张三的 FIN 后，先用 ACK 确认收到；如果李四还有数据要发送，就可以继续发送。等李四也不再发送数据时，再向张三发送 FIN。张三收到后回复 ACK，连接才完成正常关闭。
因此，服务端收到客户端 FIN 后进入 CLOSE-WAIT，并不代表连接立即彻底关闭；它还需要等待应用程序完成剩余工作并主动关闭自己的发送方向。如果应用程序迟迟不关闭，连接可能长时间停留在 CLOSE-WAIT。
正常四次挥手过程
| 步骤 | 发送方向 | 报文段 | 主动关闭方状态 | 被动关闭方状态 |
|---|---|---|---|---|
| 1 | 张三 → 李四 | FIN | FIN-WAIT-1 | 收到后进入 CLOSE-WAIT |
| 2 | 李四 → 张三 | ACK | 收到后进入 FIN-WAIT-2 | CLOSE-WAIT |
| 3 | 李四 → 张三 | FIN | 收到后进入 TIME-WAIT | 发送后进入 LAST-ACK |
| 4 | 张三 → 李四 | ACK | TIME-WAIT | 收到后进入 CLOSED |
TIME-WAIT 状态
上面有一个非常特殊的状态 TIME-WAIT。在通常的主动关闭场景中，主动关闭的一方收到对方的 FIN、回复最后一个 ACK 后进入这个状态；同时关闭等特殊场景下，双方都可能进入 TIME-WAIT。
TCP 规范要求 TIME-WAIT 持续 2 × MSL（Maximum Segment Lifetime，最长报文段寿命）。RFC 9293 在规范中将 MSL 取为 2 分钟，因此传统教材经常写成 4 分钟。但 MSL 是一种工程取值，具体系统实现可能采用不同的 TIME-WAIT 时长，不能把 4 分钟理解成所有操作系统都固定使用的时间。
TIME-WAIT 主要有两个作用：
- 确保最后的 ACK 有机会被重新发送：如果对方没有收到最后的 ACK，对方会重传 FIN。处于
TIME-WAIT的一方收到重传的 FIN 后，会重新发送 ACK，并重新启动2 × MSL计时器。 - 避免旧连接的延迟报文干扰新连接：在旧连接的四元组（源 IP、源端口、目的 IP、目的端口）被重新使用前，给网络中的旧报文留出足够的消退时间，避免它们被误认为是新连接的数据。
因此，不能简单理解为“TIME-WAIT 会把这段时间内所有残留报文立即丢弃”。TCP 仍然会按照序列号和状态机检查到达的报文，不符合当前连接要求的报文会被丢弃或按协议处理；如果收到对端重传的 FIN，则需要回复 ACK。
TIME-WAIT 保留的是内核中的 TCP 连接控制状态和连接四元组，并不意味着本地端口在任何情况下都绝对不能复用。是否能够复用，还与新的连接四元组、操作系统策略以及 SO_REUSEADDR 等套接字选项有关。应用层的 socket 文件描述符通常已经关闭，但内核仍可能暂时保留该连接的状态。
MSL 的含义是 Maximum Segment Lifetime，即“最长报文段寿命”。至于为什么使用 2 × MSL，可以简单理解为：既要给旧报文消退留时间，也要给对端发现最后 ACK 丢失并重传 FIN 留出时间。
三次挥手和其他关闭情况
四次挥手并不总是严格出现四个报文段。如果李四收到张三的 FIN 后已经没有数据要发送，并且应用程序马上关闭连接，那么李四可以把确认和自己的 FIN 合并到一个 FIN+ACK 报文段中，这时通常就是三个报文段：
张三 → 李四：FIN
李四 → 张三：FIN+ACK
张三 → 李四：ACK
在这种情况下，张三可能从 FIN-WAIT-1 直接进入 TIME-WAIT，跳过 FIN-WAIT-2。但这需要对方的 FIN 同时确认张三此前发送的 FIN；如果 FIN 到达时张三自己的 FIN 还没有被确认，状态转换可能不同，例如进入 CLOSING。
如果使用 RST 强制重置连接，则属于异常关闭，不是正常的四次挥手过程。
总结
- 三次握手的实际报文段是：
SYN → SYN+ACK → ACK。 - TCP 是全双工的，连接的两个方向可以独立传输和关闭。
- ACK 确认的是 TCP 协议栈收到的数据，不等于应用程序已经处理数据。
- TCP 提供有序字节流，不保留应用层消息边界。
- 四次挥手通常是：
FIN → ACK → FIN → ACK，但 ACK 和 FIN 在某些情况下可以合并。 TIME-WAIT的规范时长是2 × MSL，4 分钟只是采用 2 分钟 MSL 时的传统计算结果。
