详解 Vue 的 Diff 算法

原文重点讲解 Vue 2 的 patch、sameVnode、patchVnode 和 updateChildren 双端 Diff。本文保留原来的源码阅读路线和四种头尾比较场景，修复“从真实 DOM 生成 VNode”“参数顺序”“idxInOld 为 0 时判断错误”等问题，并补充 Vue 3 的 keyed children、patch flags、Block Tree 和 LIS。

一、数据变化后，Vue 如何更新节点

渲染真实 DOM 的成本包括节点创建、属性更新、布局、样式计算和绘制。Vue 并不会因为某个响应式数据变化就把整棵 DOM 树无条件重建，而是大致经过下面的流程：

响应式数据变化
  ↓
组件的渲染 watcher/effect 被调度
  ↓
重新执行 render，得到 newVNode
  ↓
newVNode 与旧的 oldVNode 比较
  ↓
patch/renderer 提交必要的 DOM 操作

需要修正原文中的一个容易误解的说法：Vue 通常不是“先根据真实 DOM 生成一颗 virtual DOM，再修改它”。首次渲染是由模板编译出的 render function 或手写 render function 生成 vnode；后续更新会保留旧 vnode，并生成新 vnode 进行比较。

Diff 是 renderer 的更新过程，结果最终仍然要作用到真实 DOM。它不是把真实 DOM 操作变成零成本，也不保证任何场景都只产生最少的 DOM 操作。

二、Virtual DOM 和真实 DOM 的区别

真实 DOM 是浏览器提供的节点对象：

<div>
  <p>123</p>
</div>

简化的 vnode 可以表示为：

const vnode = {
  tag: 'div',
  data: {},
  children: [
    {
      tag: 'p',
      data: {},
      children: [],
      text: '123',
    },
  ],
}

这是教学模型。Vue 2 的 VNode 还可能包含 elm、key、componentOptions、componentInstance、isComment 等字段；Vue 3 的 vnode 字段则包括 type、props、children、shapeFlag、patchFlag 和 dynamicChildren 等。不同版本的 vnode 不能直接混用。

真实 DOM 与 vnode 树的对应关系（原文图片已本地化）

VNode 的主要价值是：

用 JavaScript 数据结构表达应该渲染的 UI；
允许框架统一处理元素、组件、Fragment、文本和注释节点；
可以在比较后只提交必要变化；
配合不同 renderer 映射到 DOM、SSR 字符串或其他平台。

“虚拟 DOM”并不是浏览器 DOM 的完整复制品，也不是 Vue 固定不变的公开数据结构。

三、Diff 的比较范围

在常见的树 Diff 中，比较主要发生在同一层级：

<!-- 旧树 -->
<div>
  <p>123</p>
</div>

<!-- 新树 -->
<div>
  <span>456</span>
</div>

renderer 会比较同一父节点下的 p 和 span，不会为了寻找理论上的全局最优解，把旧树的 div 与新树的 span 做任意跨层级匹配。跨层级移动通常会被当作删除旧节点并创建/插入新节点。

Vue Diff 同层级比较示意图（原文图片已本地化）

这是一种工程上的启发式选择：通用树编辑的最优匹配成本很高，而 UI 更新通常更关注同层级的节点复用、列表移动和组件身份。

四、Vue 2 的 `patch`

Vue 2 的响应式系统中，数据变化会通知依赖它的 watcher；组件渲染 watcher 重新执行 render，最后调用 patch 更新视图。可以把流程简化为：

Dep.notify()
  ↓
渲染 Watcher 更新
  ↓
生成 newVNode
  ↓
patch(oldVNode, newVNode)

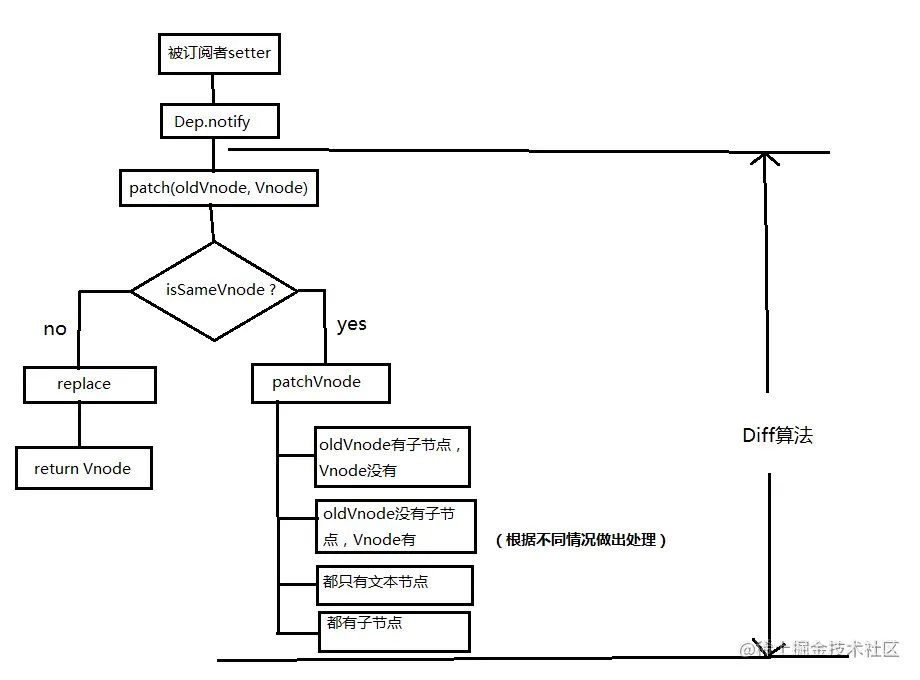

Vue 2 响应式更新到 patch 的流程图（原文图片已本地化）

4.1 `patch` 的核心思想

下面是删减后的 Vue 2 风格伪代码。真实实现还要处理初次挂载、组件、注释、异步组件、hydration、transition 和模块钩子：

function patch(oldVnode, vnode) {
  if (sameVnode(oldVnode, vnode)) {
    patchVnode(oldVnode, vnode)
  } else {
    const oldElm = oldVnode.elm
    const parentElm = api.parentNode(oldElm)

    createElm(vnode)

    if (parentElm !== null) {
      api.insertBefore(parentElm, vnode.elm, api.nextSibling(oldElm))
      removeVnodes(parentElm, [oldVnode], 0, 0)
    }
  }

  return vnode
}

这里的两个参数都表示 vnode。首次挂载时，Vue 2 会把真实 DOM 元素转换为一个旧节点或走初始挂载分支；不能把上面的简化代码当作完整 API。

如果新旧节点不值得比较，直接替换旧节点；如果值得比较，则复用旧节点对应的真实元素，继续比较属性、文本和 children。

4.2 `sameVnode`

Vue 2 的 sameVnode 不是只比较标签名，至少要关注 key、标签、注释状态、data 是否存在和 input 类型：

function sameVnode(a, b) {
  return (
    a.key === b.key &&
    a.tag === b.tag &&
    a.isComment === b.isComment &&
    isDef(a.data) === isDef(b.data) &&
    sameInputType(a, b)
  )
}

function sameInputType(a, b) {
  if (a.tag !== 'input') return true

  const typeA = a.data && a.data.attrs && a.data.attrs.type
  const typeB = b.data && b.data.attrs && b.data.attrs.type
  return typeA === typeB
}

真实源码还要考虑异步占位符等特殊分支。key 是节点身份的一部分：同一父节点下，key 和类型匹配时才有机会复用组件实例和 DOM 节点。

Vue 2 sameVnode 判断条件示意图（原文图片已本地化）

4.3 `patchVnode`

当 sameVnode(oldVnode, vnode) 成立时，Vue 2 会复用旧节点的真实元素：

function patchVnode(oldVnode, vnode) {
  const elm = vnode.elm = oldVnode.elm

  if (oldVnode === vnode) return

  if (
    oldVnode.text != null &&
    vnode.text != null &&
    oldVnode.text !== vnode.text
  ) {
    api.setTextContent(elm, vnode.text)
    return
  }

  updateAttrsClassStyleEvents(elm, oldVnode, vnode)

  const oldCh = oldVnode.children || []
  const ch = vnode.children || []

  if (oldCh.length && ch.length) {
    updateChildren(elm, oldCh, ch)
  } else if (ch.length) {
    addVnodes(elm, null, ch, 0, ch.length - 1)
  } else if (oldCh.length) {
    removeVnodes(elm, oldCh, 0, oldCh.length - 1)
  } else if (oldVnode.text !== vnode.text) {
    api.setTextContent(elm, vnode.text || '')
  }
}

它主要完成：

复用旧 vnode 对应的真实元素；
文本节点变化时更新文本；
更新 attrs、class、style、事件和指令等模块；
旧子节点和新子节点都存在时，调用 updateChildren；
只有新子节点时创建并插入；
只有旧子节点时移除；
文本和子节点之间发生类型变化时，清理旧内容并设置新内容。

patchVnode 更新文本和子节点的流程（原文图片已本地化）

五、Vue 2 `updateChildren`：双端 Diff

Vue 2 的核心列表比较会同时从旧、新 children 的两端开始：

oldStart ↔ oldEnd
newStart ↔ newEnd

每轮优先尝试以下四种情况：

oldStartVnode 与 newStartVnode 相同：头部复用；
oldEndVnode 与 newEndVnode 相同：尾部复用；
oldStartVnode 与 newEndVnode 相同：旧头节点移动到尾部；
oldEndVnode 与 newStartVnode 相同：旧尾节点移动到头部。

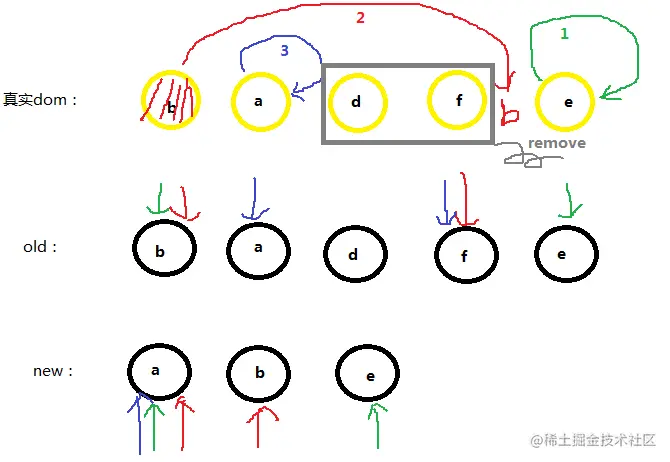

双端 Diff 的四个指针（原文图片已本地化）

5.1 核心伪代码

function updateChildren(parentElm, oldCh, newCh) {
  let oldStartIdx = 0
  let newStartIdx = 0
  let oldEndIdx = oldCh.length - 1
  let newEndIdx = newCh.length - 1

  let oldStartVnode = oldCh[oldStartIdx]
  let oldEndVnode = oldCh[oldEndIdx]
  let newStartVnode = newCh[newStartIdx]
  let newEndVnode = newCh[newEndIdx]
  let oldKeyToIdx

  while (oldStartIdx <= oldEndIdx && newStartIdx <= newEndIdx) {
    if (oldStartVnode == null) {
      oldStartVnode = oldCh[++oldStartIdx]
    } else if (oldEndVnode == null) {
      oldEndVnode = oldCh[--oldEndIdx]
    } else if (newStartVnode == null) {
      newStartVnode = newCh[++newStartIdx]
    } else if (newEndVnode == null) {
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldStartVnode, newStartVnode)) {
      patchVnode(oldStartVnode, newStartVnode)
      oldStartVnode = oldCh[++oldStartIdx]
      newStartVnode = newCh[++newStartIdx]
    } else if (sameVnode(oldEndVnode, newEndVnode)) {
      patchVnode(oldEndVnode, newEndVnode)
      oldEndVnode = oldCh[--oldEndIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldStartVnode, newEndVnode)) {
      patchVnode(oldStartVnode, newEndVnode)
      api.insertBefore(
        parentElm,
        oldStartVnode.elm,
        api.nextSibling(oldEndVnode.elm),
      )
      oldStartVnode = oldCh[++oldStartIdx]
      newEndVnode = newCh[--newEndIdx]
    } else if (sameVnode(oldEndVnode, newStartVnode)) {
      patchVnode(oldEndVnode, newStartVnode)
      api.insertBefore(parentElm, oldEndVnode.elm, oldStartVnode.elm)
      oldEndVnode = oldCh[--oldEndIdx]
      newStartVnode = newCh[++newStartIdx]
    } else {
      if (oldKeyToIdx === undefined) {
        oldKeyToIdx = createKeyToOldIdx(
          oldCh,
          oldStartIdx,
          oldEndIdx,
        )
      }

      const idxInOld = oldKeyToIdx[newStartVnode.key]

      // 关键修正：索引 0 是有效位置，不能写成 if (!idxInOld)。
      if (idxInOld == null) {
        api.insertBefore(
          parentElm,
          createElm(newStartVnode),
          oldStartVnode.elm,
        )
      } else {
        const vnodeToMove = oldCh[idxInOld]
        patchVnode(vnodeToMove, newStartVnode)
        oldCh[idxInOld] = undefined
        api.insertBefore(parentElm, vnodeToMove.elm, oldStartVnode.elm)
      }

      newStartVnode = newCh[++newStartIdx]
    }
  }

  if (oldStartIdx > oldEndIdx) {
    const before = newCh[newEndIdx + 1]
      ? newCh[newEndIdx + 1].elm
      : null
    addVnodes(parentElm, before, newCh, newStartIdx, newEndIdx)
  } else if (newStartIdx > newEndIdx) {
    removeVnodes(parentElm, oldCh, oldStartIdx, oldEndIdx)
  }
}

这里的 api、createElm、addVnodes 和 removeVnodes 代表 Vue 2 内部的 DOM 操作和辅助函数。代码用于理解算法，真实源码还会调用模块钩子并处理组件节点。

原文中写成 if (!idxInOld) 是一个常见的讲解代码错误：当匹配节点正好位于旧数组下标 0 时，会被错误地当成“没有找到”。正确判断应是 idxInOld == null 或 idxInOld === undefined。

5.2 四种情况的示例

假设旧列表和新列表都使用自身作为 key：

oldCh = [a, b, d]
newCh = [a, c, d, b]

第一轮：

oldStart = a, oldEnd = d
newStart = a, newEnd = b

旧头和新头匹配，复用 a。

第二轮：

oldStart = b, oldEnd = d
newStart = c, newEnd = b

旧头 b 与新尾 b 匹配，把真实 DOM 中的 b 移到尾部。

第三轮可能匹配旧尾、新尾的 d，最后剩余的 c 根据新列表位置插入：

a, c, d, b

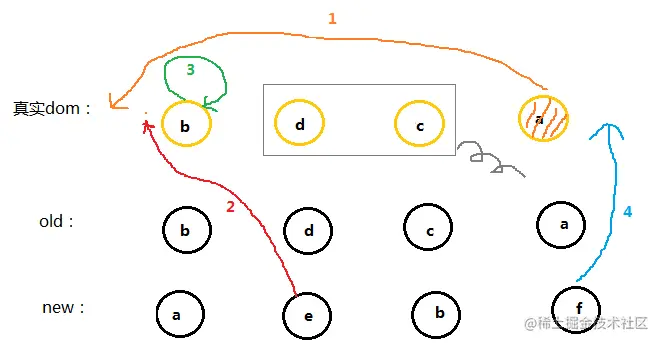

双端 Diff 列表移动示例（原文图片已本地化）

5.3 循环结束后的两种情况

当某一侧指针越过边界时：

oldStartIdx > oldEndIdx：旧节点先遍历完，新列表还有节点，需要插入剩余的新节点；
newStartIdx > newEndIdx：新节点先遍历完，旧列表剩余节点需要删除。

双端 Diff 处理新增和删除节点（原文图片已本地化）

六、key 的作用和使用建议

key 用来表达同一父节点下子节点的身份。它影响：

DOM 节点是否复用或移动；
子组件实例是否复用；
输入框焦点和本地状态是否跟随正确的列表项；
transition、KeepAlive 等功能的节点识别。

<li v-for="item in items" :key="item.id">
  <input v-model="item.text" />
</li>

没有 key 时，Vue 可能按照位置复用节点。纯文本、只追加、不会排序删除且没有内部状态的简单列表，按位置更新通常足够；可插入、删除、排序或包含表单状态的列表，应使用稳定且唯一的业务 id。

不要把“使用 key”理解成“节点永远不会更新”：key 相同只表示有机会匹配到同一节点，节点的 props、文本和子树仍然会继续 patch。

七、Vue 3 的 Diff 有哪些不同

Vue 3 不只是把 Vue 2 的函数改名：

patchKeyedChildren 处理有 key 的子节点；
patchUnkeyedChildren 处理无 key 的子节点；
头尾同步后建立 key 到新索引的映射；
对需要移动的节点使用最长递增子序列（LIS）减少移动；
模板编译器通过 patch flags、静态提升和 Block Tree 提供动态节点信息；
组件渲染 effect 和 scheduler 共同决定更新时机。

概念上的 Vue 3 keyed children 流程是：

同步相同的头部
  ↓
同步相同的尾部
  ↓
处理一侧剩余的新增/删除
  ↓
为中间区间建立 key 映射
  ↓
patch 可复用节点，创建新节点
  ↓
按 LIS 结果尽量少移动真实节点

LIS 优化减少的是移动操作，并不意味着任何列表更新都只产生一次 DOM 操作。编译器优化、响应式依赖范围和列表 key 共同影响最终性能。

八、常见误解

误解 1：Diff 会比较所有节点的全局最优结果

通常不会。Vue 使用针对 UI 场景的启发式同层比较和 keyed children 策略。

误解 2：Diff 可以避免所有重排和重绘

不能。真实 DOM 的插入、删除、移动、样式变化仍可能触发布局和绘制；Diff 只是减少不必要的更新。

误解 3：没有 key 就一定不能复用节点

没有 key 时仍可能按位置复用；只是无法可靠表达业务项身份，在重排和有状态列表中容易发生错位。

误解 4：Vue 3 仍然完全照搬 Vue 2 双端 Diff

Vue 3 保留了一些头尾比较思想，但增加了 keyed/unkeyed 分支、编译器提供的动态信息和移动优化，源码结构与 Vue 2 不同。

总结

Vue 更新大致是响应式变化、重新 render、生成新 vnode、patch 到真实 DOM；
Diff 主要进行同层级比较，不会为任意跨层级节点寻找全局最优匹配；
Vue 2 的 patch 先判断 sameVnode，再由 patchVnode 更新文本、属性和 children；
updateChildren 通过四个指针进行双端比较，未命中时借助 key 映射查找可移动节点；
idxInOld 为 0 时仍然是有效索引，不能使用 if (!idxInOld)；
稳定 key 表达节点身份，影响 DOM、组件实例和表单状态的复用；
Vue 3 结合 keyed/unkeyed children、patch flags、Block Tree 和 LIS 优化更新；
VDOM/Diff 没有天然的绝对性能保证，应该结合真实场景测量。

参考资料

原文作者：windlany。原文关于 patch、sameVnode、patchVnode、updateChildren、四种头尾匹配、key 表和新增/删除节点的主线予以保留；错误的 VNode 来源表述、源码拼接噪声、idxInOld 下标 0 判断、Vue 2/3 混淆及绝对性能结论已修正或补充说明。
